Текст: Артур Гроховский

Сцена: «удар был нестрашный» - именно поэтому оказался дорогим. Классика жанра выглядит так: шли вдоль берега, скорость маленькая, «песочек мягкий», лодка просто чуть вздрогнула и пошла дальше. На штурвале ничего криминального, течи нет, ход сохраняется. И только при подъеме на берег выясняется, что это не «царапина по краске», а удар, который мог сдвинуть киль относительно корпуса на доли миллиметра — ровно настолько, чтобы начались микротрещины по шву, деформация/разрушение герметизации, локальная деламинация в районе килевой коробки и работа болтов (шпилек) в режиме «не так, как задумано». Внешне все еще выглядит пристойно; по деньгам же быстро набегают подъем-спуск, дефектовка, возможное снятие киля и ремонт силового набора.

Узел крепления: где «живет» риск

На большинстве серийных крейсеров киль — это внешняя балластная деталь (чугун/свинец), прикрученная к keel stub (килевая «пятка», коробка) через шпильки/болты и систему силовых флоров/лонжеронов/матрицы внутри корпуса. В хорошей схеме киль пытается «вывернуть» корпус, а корпус через флоры распределяет нагрузку на площадь и на продольные элементы. В плохой — балластный плавник локально рвет набор, разбивает посадочные места, создает зазоры и заставляет крепеж жить в циклическом изгибе.

Болты/шпильки и что с ними происходит

1. Коррозия в зоне, где кислорода мало, а влажность есть. Нержавейка в трещине/под шайбой и в «грязной» соленой влаге может «сюрпризить» именно там, где вы ее не видите.

2. «Овализация» отверстий и смятие/ползучесть материалов. Практическая диагностика часто начинается с того, что смотрят «овальность» и следы движения, а также состояние флоров и остальных частей набора.

3. Потеря предварительного натяга (preload). Любая прокладка/герметик со временем усаживается; плюс некоторые материалы балласта (в первую очередь свинец) способны медленно «ползти» под нагрузкой, из-за чего вопрос контрольной протяжки иногда встает на повестку.

Герметизация, шов и «плач киля»

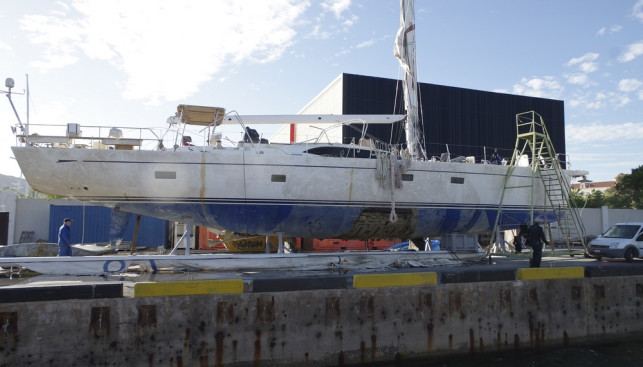

«Плач киля» обычно выглядит как тонкая линия трещины/щели по стыку и «чайные» потеки (ржавчина/грязь), иногда - как мокрая нитка после мойки или стоянки.

Проблема не в эстетике: это маркер того, что вода нашла путь в зону, где ее быть не должно, а значит, либо нарушена герметизация, либо есть микродвижение. В чек-листе после посадки на грунт прямо фигурируют weeping и tea-stains вокруг крепежа как симптом водопроникновения/подвижки плавника.


Что ломается вокруг, кроме болтов

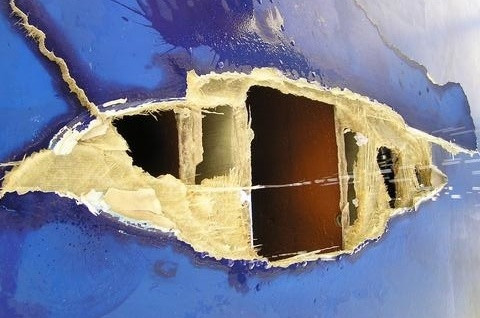

Самый коварный ущерб — не «снаружи на киле», а внутри корпуса: отслоение «паука» набора (grid) от корпуса, трещины флоров, «паутинка» в районе килевого колодца, иногда — цепочка вторичных симптомов вроде новых трещин у переборок/мачтовой опоры (нагрузка ушла по другому пути). Это как удар по подвеске автомобиля: колесо внешне цело, а рычаги и крепления получили повреждающий импульс.



Подъемные и качающиеся кили: выигрыш по осадке — плата дисциплиной

Подъемные кили, шверты, качающиеся (swing) балластные плавники — отличный инструмент для мелководья, приливных районов и стоянок «носом в песок». Но у них больше деталей, а значит, больше мест, где обслуживание должно быть регулярным, а не «по настроению».

Ключевые узлы, которые нельзя «прощать»

* Ось/палец (pivot pin), втулки/подшипники, боковые люфты. Люфт превращает удар/волну в циклическое разрушение.

* Трос/шток/гидроцилиндр подъема, крепления, ролики, направляющие. Трос стареет и корродирует в невидимых зонах; гидравлика любит чистоту и отсутствие микроподтеканий.

* Кильбокс/швертовый колодец и его герметизация: любая работа киля «в коробке» при песке/иле быстро превращается в абразив.

* Концевики, стопора, блокировки: система должна не только поднимать, но и удерживать киль от самопроизвольного движения.

Практический смысл такой: подъемный/качающийся киль может быть мягче при столкновении «в лоб» (киль частично уйдет), но он хуже переносит эксплуатацию без регламентов. И покупатель б/у лодки должен требовать не красивые слова, а записи: когда меняли трос/пальцы/втулки, кто делал, что увидели при разборке.

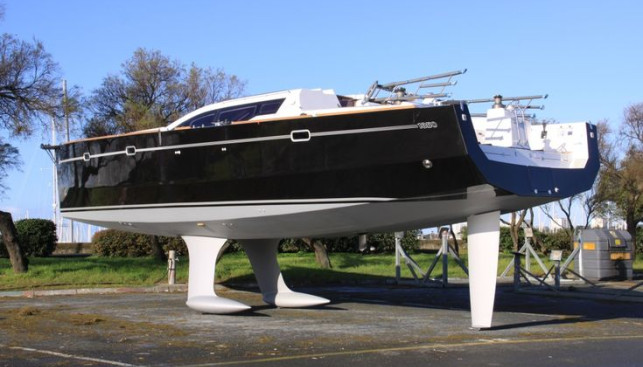

Двойные кили: гидродинамика и жизнь на отмелях/в приливах

Двойные (bilge/twin) кили — это не «компромисс для ленивых», а инженерный ответ на приливную реальность: лодка должна уметь «dry out» (вставать на осушку) и стоять вертикально на грунте, экономить на стоянках, жить на мели без крана.

Почему они «едут» хуже и почему это не всегда важно

Два плавника киля - это больше смоченной поверхности и, как правило, больше сопротивления в слабый ветер. Но современные twin-keel решения часто делают с учетом работы на крене: кили могут иметь развал/схождение и асимметричный профиль, чтобы на крене «рабочий» киль давал приличную боковую силу. Цена - масса, площадь, два узла крепления вместо одного.


Эксплуатационные плюсы, за которые их любят:

* возможность садиться на грунт и обслуживаться «по приливу».
* меньше драматизма при ошибке в глубинах (в разумных пределах).
* часто проще стоянки и зимнее хранение.


Но у twin keel есть свой список дисциплины:

* два основания, два набора крепежа, две зоны шва/герметизации.
* при боковой посадке на грунт (когда лодка легла на один киль) возникают «косые» нагрузки, которые надо оценивать особенно внимательно при осмотре и после инцидентов.

Страховка: что важно сделать сразу после посадки на грунт

Страховой сюжет почти всегда упирается не в «покроют/не покроют», а в то, что вы сделали в первые часы и как зафиксировали событие. Многие страховщики прямо рекомендуют сообщать о посадке на грунт сразу, а стоимость инспекции после такого события при нормальном полисе нередко покрывается.

Отдельная боль — «старый удар, о котором владелец не сообщил»: эксперт находит повреждения от прежней посадки, и дальше начинается сложная бухгалтерия «что было до, а что появилось сейчас».


Полезные правила (почти универсальные)

1. Если был удар килем — не решайте в одиночку, что он «пустяковый». Сообщите страховщику и действуйте по процедуре.

2. Зафиксируйте факт: координаты/глубина/скорость/условия, фото и видео шва и киля при первой возможности.

3. Не делайте «самолечение», которое может ухудшить доказательную базу (шпатлевка/покраска до осмотра).

4. Будьте готовы, что грамотная дефектовка может включать осмотр изнутри на кильблоке и, при подозрениях, частичное снятие киля.

Кейс, который не стоит забывать, или Почему «простая проверка» иногда не спасает

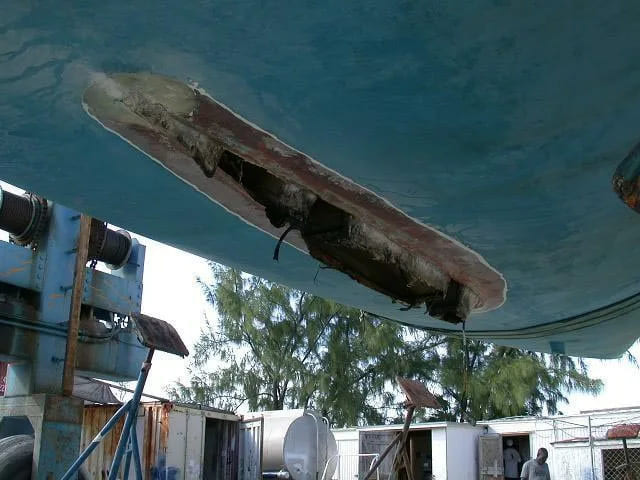

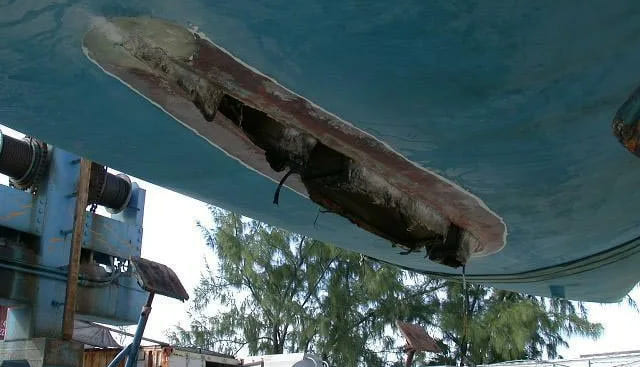

В отчетах по тяжелым авариям с потерей киля постоянно повторяется одна мысль: слабое место — не сам киль как кусок металла, а узел keel-to-hull, его «история ударов» и качество прошлых ремонтов/инспекций.

В расследовании MAIB по гибели яхты Cheeki Rafiki (известный случай) среди факторов упоминаются ослабление структуры в зоне крепления киля и возможная деградация одного или нескольких килевых болтов; движение киля могло усиливаться при росте нагрузок на волнении.

Отдельно отмечалось, что «простые» полевые методы (вроде оценок по звуку при простукивании) субъективны, а постановка лодки «на киль» не гарантирует выявления опасных зон неполного отрыва/частичного разрушения связей.



Осмотр килей б/у яхт и вопросы к истории ремонтов

Покупка лодки - это не «посмотрел киль снаружи». Киль - деталь, которая хранит биографию яхты лучше любого логбука.


Что смотреть снаружи (на берегу)

* Шов keel-to-hull: трещины, ступенька, следы свежего фэйринга, неодинаковая линия по сторонам.

* Потеки tea-stains, ржавые «слезы» в районе шпилек/основания.

* Вмятины/заломы кромок, следы «работы» киля по грунту, ремонтные наплавки/шлифовка.

* Для чугуна: качество барьерного покрытия и места, где ржавчина «вылезает» из-под него.


Что смотреть изнутри (в трюме)

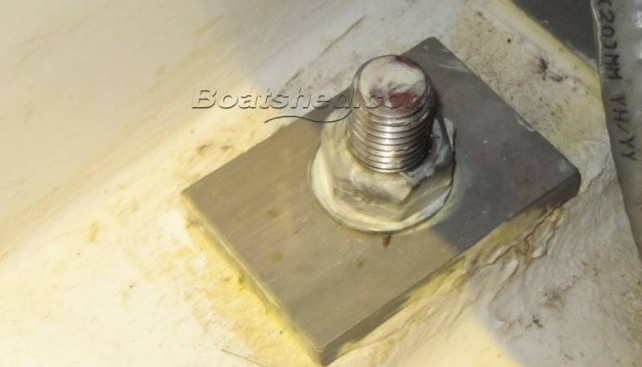

* Гайки/шайбы/подкладные плиты: коррозия, потеки, следы подтяжки, необычные проставки.

* Трещины/отслоение флоров/матрицы; «паутинка» в гелькоуте по линиям силового набора.

* Следы длительной воды в трюме: постоянная влажность ускоряет проблемы в зоне крепежа.

* «Овализация» и следы движения вокруг шпилек.



Какие вопросы задавать по истории яхты и ее плавника

* Была ли посадка на грунт/удар по неизвестному объекту? (Просите не «да/нет», а «когда/где/какая скорость/что делали после»).
* Кто делал ремонт и дефектовку, есть ли счета/акты/фото «до/после».
* Снимали ли киль полностью? Меняли ли шпильки/болты? Проверяли ли флоры/матрицу?
* Есть ли страховые кейсы по корпусу/килю (и чем закрылись).
* Когда в последний раз лодка висела в слингах для осмотра киля и руля (это простая, но показательная практика).



Инфобокс. 90 минут на берегу: что проверить и как фиксировать

Цель - за короткое окно получить не «мнение», а доказательства и триггеры для углубленной дефектовки.

0–10 минут. Подготовка фиксации

* Телефон с видео + фото, рулетка/линейка, маркер/мел, фонарик, перчатки.

* Снимите общий план киля и шва с двух сторон, затем крупные планы каждые 20-30 см по периметру шва.

10–35 минут. Шов и геометрия

* Ищите трещины, «ступеньку», следы свежей шпатлевки, weeping/tea-stains.

* Если виден зазор: фото с линейкой, короткое видео, отметка маркером «где именно».

* Сравните левый и правый борт: асимметрия часто говорит о прошлых событиях.

35–60 минут. Крепеж и внутренняя зона (если доступна)

* Фото каждой гайки/шайбы, следов коррозии, потеков, трещин набора.

* Любые следы «свежего ремонта» фиксируйте так же подробно, как и повреждения: ремонт - это не минус, если он «прозрачен».

60–90 минут. Решение «что дальше»

Немедленно к сюрвейеру/верфи (или минимум — к страховщику), если есть хотя бы один пункт:

* weeping/tea-stains после удара или заметный зазор/ступенька по шву;

* трещины/отслоение флоров/матрицы внутри;

* коррозия крепежа, «овальность» шпилек, следы подвижек;

* появились вибрации на ходу, изменилось поведение на волне, вырос уровень воды в трюме.

---
