Текст: Артур Гроховский

Долгое время бортовая электрика парусной яхты была понятной и почти деревенской по логике: 12 В для небольшой лодки, 24 В для более крупной, отдельный стартерный аккумулятор, сервисная батарея, генератор на двигателе, береговое питание, иногда солнечные панели. Навигация, освещение, УКВ, насосы, холодильник - все это укладывалось в старую архитектуру.

Но современная крейсерская яхта за последние 10–15 лет изменилась радикально. На борту появились мощные инверторы, литиевые батареи, электрические лебедки, носовые подруливающие устройства, опреснители, индукционные плиты, кондиционирование, стиральные машины, все более прожорливая электроника, а у части лодок - еще и электрическая или гибридная силовая установка. В результате 12-вольтовая сеть стала обслуживать нагрузки, для которых она физически неудобна.

Главная проблема не в самих 12 В, а в токе. Электрическая мощность - это напряжение, умноженное на ток. Инвертор мощностью 3 кВт при 12 В потребует ток силой примерно 250 А без учета потерь, а с реальной эффективностью - ближе к 270-280 А. При 48 В тот же инвертор потребует около 60-70 А. Разница не косметическая: это другие кабели, другие шины, другие предохранители, меньше падение напряжения, меньше тепловая нагрузка и меньше шанс превратить аккумуляторный отсек в медный металлургический завод.

Именно поэтому 48 В на современных парусных яхтах - не модная игрушка, а инженерный ответ на рост бортовой мощности.

Что такое 48-вольтовая архитектура

Важно сразу убрать опасное заблуждение: 48 В не означает, что вся лодка становится 48-вольтовой. На нормальной яхте это обычно не «одна сеть вместо старой», а силовая магистраль.

Типовая современная схема выглядит так: основной литиевый сервисный банк работает на 48 В; от него питаются мощный инвертор/зарядное устройство, часть больших постоянных нагрузок, иногда электрическая тяга, опреснитель, лебедки или подруливающее устройство. А привычные 12/24-вольтовые потребители - навигация, связь, освещение, датчики, часть насосов, автопилот, NMEA-сеть - получают питание через DC-DC-преобразователи.

Типовая современная схема выглядит так: основной литиевый сервисный банк работает на 48 В; от него питаются мощный инвертор/зарядное устройство, часть больших постоянных нагрузок, иногда электрическая тяга, опреснитель, лебедки или подруливающее устройство. А привычные 12/24-вольтовые потребители - навигация, связь, освещение, датчики, часть насосов, автопилот, NMEA-сеть - получают питание через DC-DC-преобразователи.

Иными словами, 48 В - это не замена всего, а «позвоночник» энергетики. Мелкая периферия остается на привычных напряжениях, потому что рынок морского оборудования до сих пор в основном живет в 12/24 В. Да и смысла переделывать каждый светильник, каждый насос и каждый датчик нет.

Именно такой подход виден в современных системах: производители предлагают 48-вольтовые аккумуляторные банки, инверторы, зарядные устройства и преобразователи на 12/24 В. Например, Victron прямо описывает 12-, 24- и 48-вольтовые системы хранения энергии, а Mastervolt выпускает двунаправленные преобразователи 48/24 В с интеграцией в MasterBus, CZone и NMEA 2000.

Почему именно 48 В, а не 24 или 96

Стандарт 24 В - давно известный компромисс для крупных яхт. Он вдвое снижает ток по сравнению с 12 В и хорошо подходит для лодок, где нагрузки выросли, но еще не стали «домашними» по масштабу. Однако при инверторах 5-10 кВт, мощных опреснителях, кондиционерах, электрических плитах и гибридной тяге даже 24 В начинают выглядеть тяжеловато.

Напряжение 48 В дает еще один скачок вниз по току. При той же мощности ток в четыре раза меньше, чем при 12 В, и в два раза меньше, чем при 24 В. Это позволяет разумнее строить силовую часть: легче кабельные трассы, меньше потери, проще охлаждать компоненты, удобнее размещать аккумуляторы не вплотную к инвертору.

Почему не 96 или 400 В? Потому что дальше начинается другой класс риска, требований, сервиса и квалификации. Для электрической тяги на больших судах высоковольтные системы имеют смысл, но для 40-60-футовой крейсерской яхты 48 В остаются удобной границей: уже достаточно мощно, но еще обслуживаемо в яхтенном мире.

При этом 48 В нельзя считать безопасными «просто потому, что это не 230 В». Стандарт ISO 13297 относится к малым судам и охватывает низковольтные DC-системы с номинальным напряжением до 50 В, а электрическая тяга вынесена в отдельную область регулирования; ABYC E-11-2025 также относится к проектированию и монтажу AC/DC-систем на лодках. Более того, реальный рабочий диапазон 48-вольтового оборудования может быть заметно выше номинала: у 48-вольтового Mastervolt CombiMaster, например, указан входной диапазон 40,8–64 В.

Где 48 В особенно полезны

Первый кандидат - инвертор. Если владелец хочет пользоваться на якоре розетками 230 В, готовить на индукции, включать кофемашину, иногда кондиционер или стиральную машину, 12-вольтовая система становится абсурдной. Да, она может работать, но цена такой работы - огромные токи, толстые кабели, чувствительность к каждому плохому соединению и серьезная тепловая нагрузка.

Второй кандидат - зарядка. Литиевый банк можно заряжать быстро, но только если источник и проводка это позволяют. На 48 В проще передавать киловатты от берегового зарядного устройства, генератора постоянного тока, солнечных контроллеров или гидрогенерации. Здесь особенно важна не только мощность, но и управляемость: BMS, зарядные профили, температурный контроль, логика отключений.

Третий кандидат - мощные палубные механизмы. Электрические лебедки, брашпиль, носовое подруливающее устройство - все это нагрузки короткие, но жесткие. Они любят высокий ток и легко показывают слабые места электрики: просадку напряжения, перегрев контактов, плохие обжимки, неверно выбранные автоматы.

Четвертый кандидат - гибридная и электрическая тяга. Здесь 48 В уже стали одним из стандартных решений для яхтенного сегмента. Oceanvolt, например, предлагает 48-вольтовые системы электрической тяги AXC мощностью 12-45 кВт для крейсерских яхт, катамаранов и тяжелых водоизмещающих лодок. Dufour 48 Hybrid с системой JOOOL использует 25-киловаттный PowerPod, литиевый банк 27 кВт·ч и единую систему управления энергией и движением; при стоянке система рассчитана на питание кондиционирования, камбуза, розеток, освещения и навигации без запуска генератора.

Пятый кандидат - катамараны. У них больше площадь под солнечные панели, больше бытовая нагрузка, выше ожидания по комфорту и больше расстояния между потребителями. Не случайно 48-вольтовые решения все чаще появляются именно в многокорпусном сегменте. У Seaview 50, например, ePropulsion указывает 48-вольтовую систему хранения энергии с четырьмя батареями, двумя гибридными инверторами, солнечными панелями мощностью около 1,9 кВт, AC-распределением, дизель-генератором и LFP-банком емкостью 47,10 кВт·ч. McConaghy Panther 48 также заявлен с основной 48-вольтовой системой для тяги, лебедок, опреснителя и других нагрузок.

Литий как условие, а не украшение

48-вольтовая система почти всегда подразумевает литиевый аккумуляторный банк, чаще всего на базе LFP - литий-железо-фосфатной химии. Не потому, что свинцово-кислотные батареи невозможно соединить в 48 В. Можно. Но смысл 48-вольтовой архитектуры раскрывается именно там, где батарея способна отдавать и принимать большие токи, глубоко разряжаться, быстро заряжаться и жить под управлением BMS.

BMS здесь не аксессуар. Это мозг и предохранительная система: контроль напряжения ячеек, температуры, токов, балансировки, аварийного отключения зарядки и нагрузки. Чем выше мощность системы, тем меньше права на «ручную философию» в стиле «я сам посмотрю по вольтметру». В современной лодочной энергетике аккумулятор уже не просто ящик с клеммами, а управляемый узел общей системы.

Не случайно стандарт ABYC E-13-2025 отдельно посвящен выбору и установке литий-ионных батарей на лодках, включая сервисные банки, стартерные и тяговые системы, и применяется к установленным аккумуляторным системам свыше 500 Вт·ч.

Главная ошибка: поставить 48 В без энергетического проекта

Плохая 48-вольтовая система хуже хорошей 12-вольтовой. Она дороже, сложнее и создает ложное чувство современности. Самая частая ошибка - начинать с покупки батарей и инвертора, а не с энергетического баланса.

Проект должен начинаться с простых, но неприятных вопросов. Какие нагрузки действительно будут работать одновременно? Сколько часов в сутки нужны холодильник, автопилот, связь, навигация, опреснитель, индукция, кондиционер? Что происходит ночью на якоре? Что происходит в переходе под автопилотом? Что происходит при аварии, когда нужно запустить двигатель, включить связь, навигацию и помпы?

После этого строится архитектура. Отдельный стартерный аккумулятор — почти всегда разумное решение. Сервисный 48-вольтовый банк должен иметь четкие контуры отключения, предохранители у источника, правильно рассчитанные шины, кабели, выключатели и контакторы постоянного тока. Преобразователь 48→12/24 В должен быть не «один маленький на все», а несколько, рассчитанных по реальным нагрузкам, часто с резервированием для критических цепей.

Отдельная тема — зарядка от двигателя. Нельзя просто подключить литиевый банк к штатному генератору и надеяться, что все будет хорошо. Литий способен долго принимать высокий ток, и обычный генератор переменного тока на дизеле может перегреться. Поэтому нужны либо специальные 48-вольтовые генераторы/альтернаторы с внешним регулированием, либо DC-DC-зарядка, либо буферная схема через стартерный аккумулятор. Производители прямо закладывают в такие системы управление током, защиту стартерной батареи и совместимость с современными генераторами двигателя.

48 В и безопасность: меньше ток - не меньше ответственность

Снижение тока - большое благо. Но в 48-вольтовой системе энергии обычно больше, чем в 12-вольтовой. Батарейный банк на 10-30 кВт·ч - это уже серьезный энергетический объект. Ошибка в соединении, неподходящий автомат, не рассчитанный на DC выключатель, плохая обжимка или неправильно проложенный кабель могут привести не к «не работает», а к дуге, пожару или неконтролируемому отключению критических систем.

Особенно важно помнить про постоянный ток. DC-дуга гасится хуже, чем AC, потому что у нее нет естественного перехода через ноль. Поэтому автоматы, предохранители, контакторы и выключатели должны быть рассчитаны именно на постоянный ток соответствующего напряжения и отключающей способности. Надпись «подходит по амперам» ничего не значит, если устройство не рассчитано на разрыв DC-цепи.

Вторая зона риска — смешение напряжений. На яхте с 48 В, 24 В, 12 В и 230 В должна быть безупречная маркировка, понятная схема, доступ к аварийному отключению и нормальная документация. Иначе через пять лет новый владелец, электрик в марине или уставший шкипер ночью будут иметь дело не с системой, а с археологией.

Третья зона риска - вода и коррозия. 48 В не отменяют гальванические пары, плохие массы, блуждающие токи и ошибки монтажа и заземления. Более того, рост мощности и числа преобразователей делает дисциплину монтажа еще важнее.

Что оставлять на 12/24 В

Не нужно фанатично переводить все на 48 В. Наоборот, зрелый проект обычно спокойно оставляет низковольтную часть там, где она логична.

На 12 или 24 В обычно остаются навигационные приборы, УКВ, AIS, NMEA 2000, часть освещения, трюмные насосы, датчики, сигнальные цепи, малые вентиляторы, автоматика двигателя, иногда автопилот. Для этих потребителей важнее стабильность, резервирование и совместимость, чем силовая эффективность.

Критические цепи желательно питать так, чтобы отказ 48-вольтового инвертора не оставлял яхту слепой и немой. Логика проста: комфорт может зависеть от большой энергетической системы; безопасность - нет. Радиостанция, навигационный минимум, аварийное освещение, помпы и возможность запустить двигатель должны иметь продуманное резервирование.


Что спросить у верфи или установщика

Для владельца главный вопрос не «какая батарея стоит?», а «как спроектирована система?». Нужна схема, перечень нагрузок, расчет токов, список предохранителей и автоматов, логика аварийного отключения, описание работы BMS, схема зарядки от двигателя, берегового питания, солнечных панелей и генератора.

Нужно прямо спрашивать: что останется работать при отключении основного 48-вольтового банка? Можно ли запустить двигатель при отказе сервисной батареи? Как питаются трюмные насосы? Что произойдет при аварийном отключении BMS на ходу? Какой сервис доступен в регионе плавания? Можно ли заменить ключевые компоненты не только в домашней марине, но и на Азорах, в Греции, на Канарах или в Карибском бассейне?

Еще один важный вопрос - документация для следующего владельца. Хорошая 48-вольтовая яхта должна иметь электрическую документацию уровня не хуже, чем такелажный план или схема водяных систем. Без этого она через несколько лет превращается в набор дорогих коробок с таинственными огоньками.

48 В - это не про моду, а про масштаб энергии

Переход на 48 В в парусе похож не на замену лампочек, а на смену энергетической философии. Старая яхта потребляла электричество. Новая яхта управляет энергией: хранит, преобразует, распределяет, ограничивает, резервирует и докладывает о своем состоянии.

Но 48-вольтовая архитектура не делает лодку автоматически экологичной, автономной или безопасной. Она лишь дает инженерную платформу, на которой все это можно построить. Хороший проект уменьшает токи, снижает потери, упрощает силовую часть и позволяет питать современный комфорт без постоянного шума генератора. Плохой проект просто переносит хаос старой электрики на более дорогой уровень.

Для современного крейсерского однокорпусника или катамарана 48 В - уже не экзотика. Но относиться к ним надо не как к «большой батарейке», а как к полноценной силовой системе яхты. В этом и состоит главный сдвиг: электричество на борту перестало быть вспомогательной службой и стало одной из основных инженерных систем, наряду с корпусом, рангоутом, рулевым управлением и двигателем.

---

Подписи

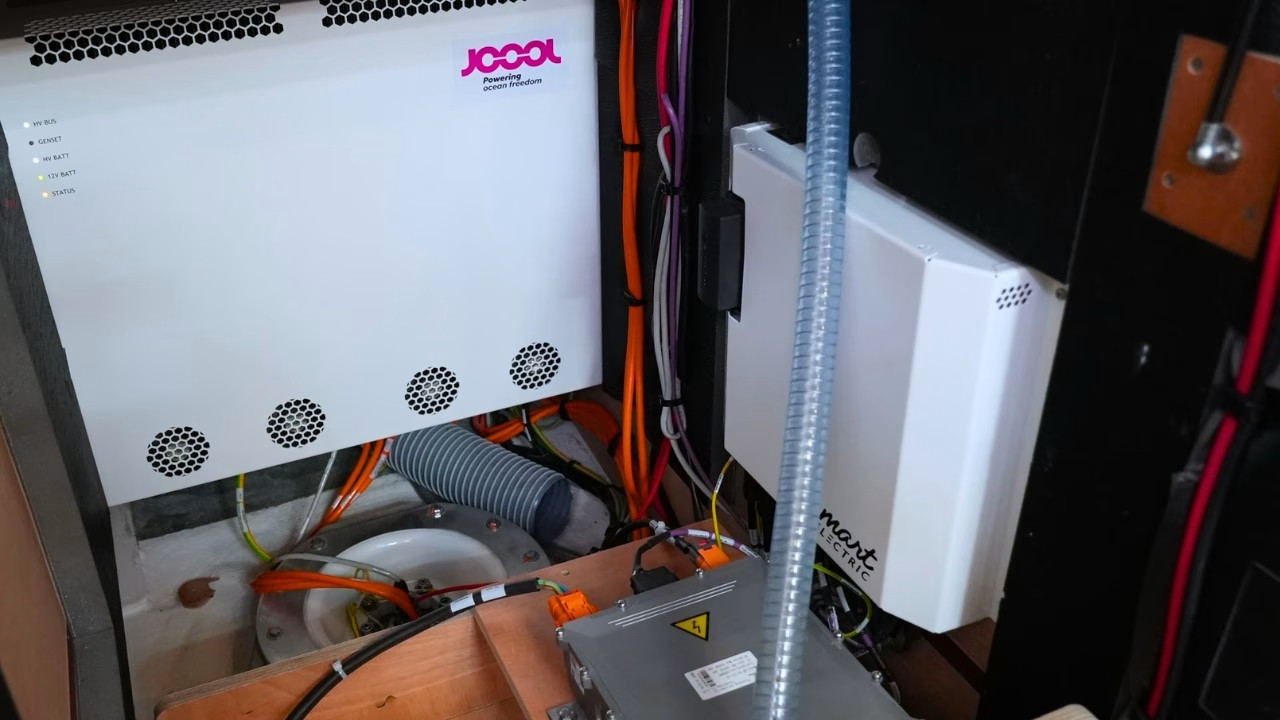

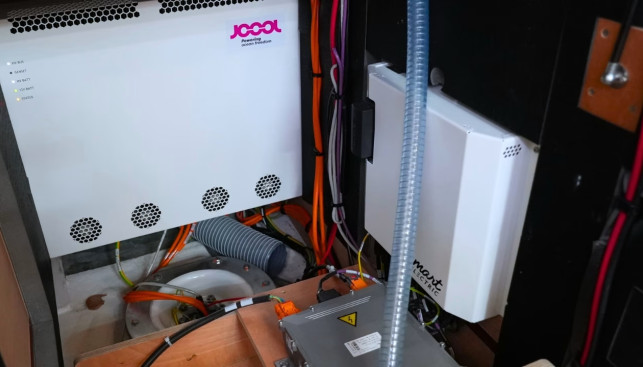

1. Установленный на борту блок JOOOL OneBox с сопутствующей силовой электроникой. Такой узел работает как «мозг» энергетической системы: принимает энергию от разных источников, управляет зарядом батарей и распределяет питание между силовыми и бытовыми потребителями.

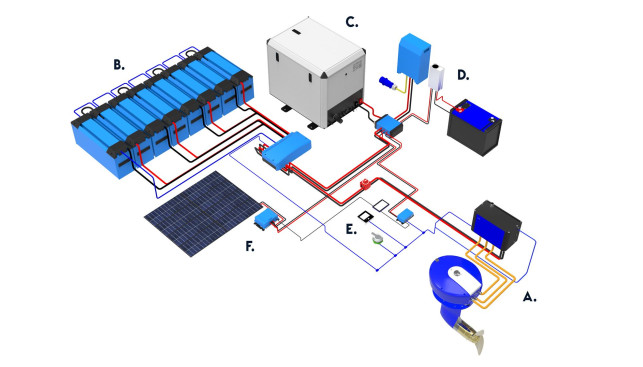

2. Схема 48-вольтовой гибридной энергетической системы яхты.
В одной архитектуре объединены литиевый аккумуляторный банк, центральный блок силовой электроники, солнечная зарядка, низковольтная сервисная сеть и электрический saildrive. Такая схема хорошо показывает главную идею современных 48-вольтовых систем: это не замена всей бортовой электрики, а силовая магистраль, от которой питаются крупные нагрузки и, через преобразователи, привычные 12/24-вольтовые цепи.

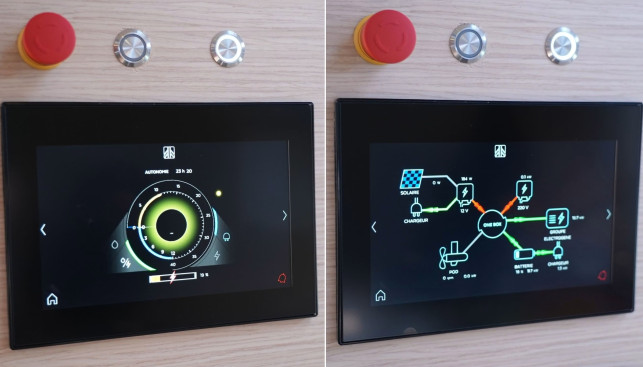

3. Панель мониторинга JOOOL: состояние батарей и схема энергопотоков. Современная яхтенная электрика все чаще управляется через единый интерфейс: владелец видит заряд, потребление, источники энергии и работу системы в реальном времени.

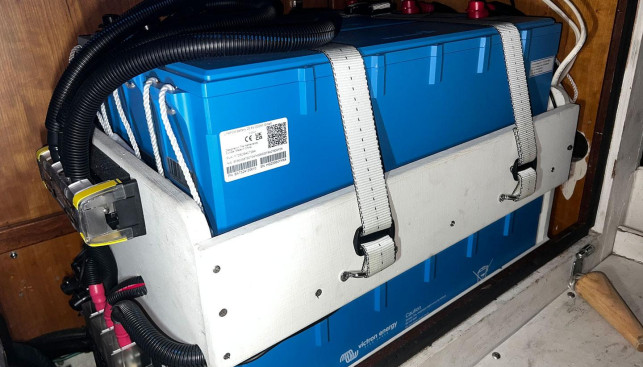

4. Литиевый аккумуляторный банк в техническом отсеке яхты. Такие модули становятся основой современной 48-вольтовой бортовой архитектуры: они питают инвертор, мощные бытовые нагрузки и, через преобразователи, традиционные 12/24-вольтовые цепи.

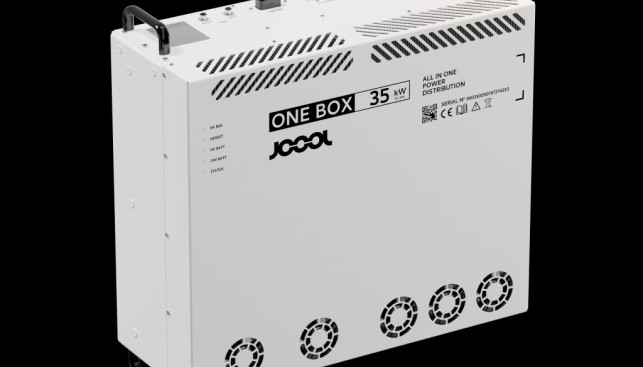

5. JOOOL OneBox 35 - центральный блок гибридной энергетической системы. OneBox объединяет управление батареями, преобразование энергии и распределение потоков между береговым питанием, генератором, солнечными панелями, бортовыми потребителями и, в тяговой версии, электроприводом. JOOOL описывает OneBox как ядро своей энергетико-пропульсивной архитектуры для яхт.

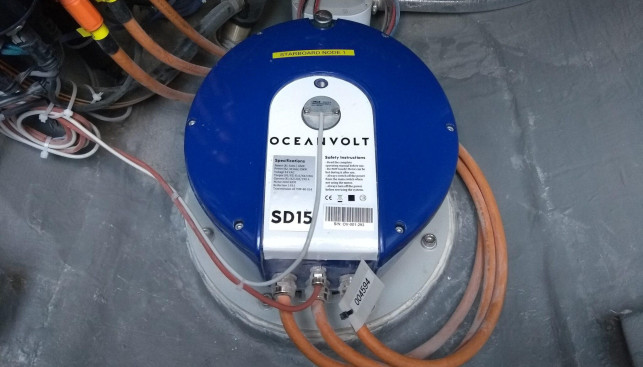

6. Электрический привод Oceanvolt SD15 в техническом отсеке яхты.
Компактный 15-киловаттный электропривод подключен к силовому аккумуляторному контуру и заменяет традиционный дизельный двигатель с редуктором и валовой линией. Для 48-вольтовой бортовой системы это один из самых наглядных потребителей: речь идет уже не о «свете и приборах», а о полноценной электрической тяге.

---
